1. SVG 태그란?

- SVG태그는 Scalable Vector Graphics의 약자로 벡터 기반 그래픽을 XML 형식으로 정의하는 것을 의미합니다.

- SVG태그는 SVG그래픽을 담기 위한 요소입니다.

- SVG태그 내부에 담을 수 있는 것은 원, 사각형, 다각형, 라인,  path 등이 있습니다.

- SVG태그는 파일의 모든 요소와 모든 속성에 애니메이션을 적용할 수 있습니다.





## SVG태그

<svg width="가로영역" height="세로영역">
	SVG그래픽
    ...
</svg>

- svg는 컨테이너로 묶음을 의미합니다. 내부에 그래픽을 담기 위한 그릇과 같은 태그입니다.

































2. 모양 요소의 종류

- SVG에는 개발자가 사용할 수 있는 몇 가지 요소가 미리 지정되어 있습니다.

1) 사각형 : <rect>

2) 정원 : <circle>

3) 타원 : <ellipse>

4) 선 : <line>

5) 다각선 : <polyline>

6) 다각형 : <polygon>

7) 패스 : <path>































3. <rect /> 태그

- rect는 svg내부에서 직사각형과 직사각형 모양의 변형을 만드는 데 사용합니다.







1) 예시 1

## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>
            rect{
                fill: rgb(0,0,255);
                stroke-width: 3px;
                stroke: rgb(0,0,0);
            }
        </style>
    </head>
    <body>
        <svg width="400" height="110">
            <rect width="300" height="100" />
        </svg>
    </body>
</html>

- <rect /> 태그에 속성으로 width와 height를 설정하여 영역을 설정할 수 있습니다.

- CSS를 이용하여 사각형을 꾸며줄 수 있습니다.

- fill속성은 면색을 의미, stroke속성은 선색을 의미, stroke-width는 선 굵기를 의미합니다.







## 결과

















2) 예시 2 - 투명도와 위치 값 추가

## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>
            svg{ background-color: lightgoldenrodyellow; }
            rect{
                fill: rgb(0,0,255);
                stroke-width: 3px;
                stroke: rgb(0,0,0);
                fill-opacity: 0.3;
                stroke-opacity: 0.7;
            }
        </style>
    </head>
    <body>
        <svg width="400" height="300">
            <rect width="150" height="150" x="150" y="50" />
        </svg>
    </body>
</html>

- <rect /> 태그의 x속성은 svg태그의 영역에서의 x좌표값 설정, y속성은 y좌표값을 설정합니다.

- CSS속성에서 fill-opactiy는 면색의 투명도 설정, stroke-opacity는 선색의 투명도를 설정합니다.

- opacity라는 속성을 쓰면 둘 다 한 번에 설정도 가능합니다. 단위는 0.0~0.1 사이로 작성

- SVG에서는 선색과 면색에 대한 투명도를 각각 지정할 수 있다는 장점이 있습니다.

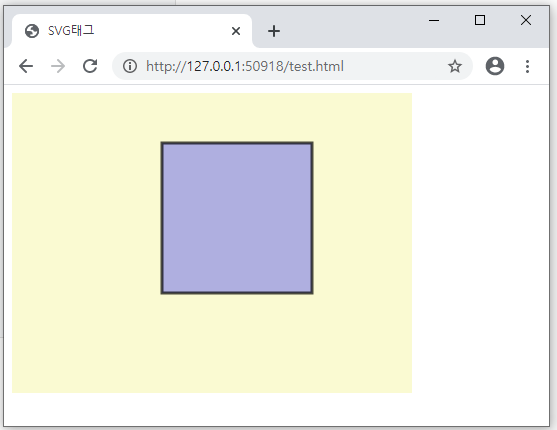

## 결과















3) 예시 3 - 모서리 둥글기 처리

## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>
            rect{
                fill: yellow;
                stroke-width: 5px;
                stroke: rgb(0,0,0);
            }
        </style>
    </head>
    <body>
        <svg width="400" height="300">
            <rect width="150" height="150" x="10" y="10" rx="20" ry="20" />
        </svg>
    </body>
</html>

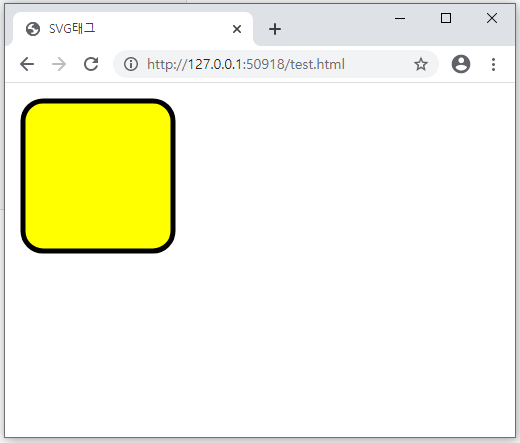

- <rect> 태그의 rx와 ry속성은 모서리를 둥글게 하는 속성입니다.







## 결과









































4. <circle /> 태그

- circle은 svg태그 내에서 원형 도형(정원)을 만드는 데 사용됩니다.



## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>

        </style>
    </head>
    <body>
        <svg height="100" width="100">
            <circle cx="50" cy="50" r="40" stroke="black" stroke-width="3" fill="red" />
        </svg>
    </body>
</html>

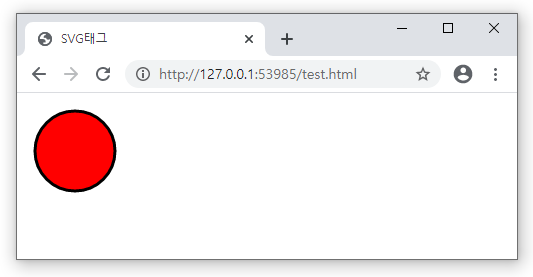

- circle태그의 cx속성과 cy속성은 원 중심의 x좌표와 y좌표를 정의합니다. 값을 작성하지 않으면 (0,0)으로 처리됩니다.

- r속성은 원의 반지름입니다.

- stroke속성과 fill속성은 css로 대체해도 됩니다.







## 결과













































5. <ellipse /> 태그

- ellipse은 svg태그 내에서 원형 도형(타원)을 만드는 데 사용됩니다.



## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>

        </style>
    </head>
    <body>
        <svg width="400" height="140">
            <ellipse cx="200" cy="80" rx="100" ry="50"
        style="fill:yellow;stroke:purple;stroke-width:2" />
        </svg>
    </body>
</html>

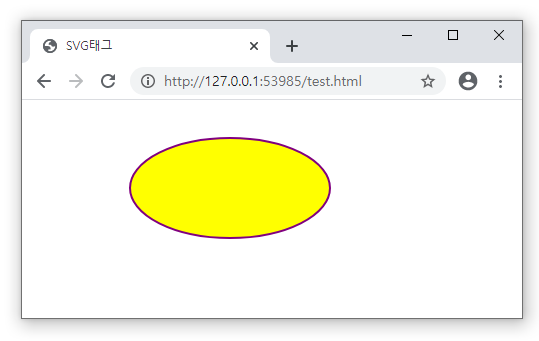

- cx속성과 cy속성은 원 중심의 x좌표와 y좌표를 정의합니다.

- rx속성은 수평 반경을 정의합니다.

- ry속성은 수직 반경을 정의합니다.







## 결과











































6. <line /> 태그

- line태그는 svg태그 내에서 선을 만드는데 사용됩니다.





## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>
            line{
                stroke: rgb(255,0,0);
                stroke-width: 2px;
            }
        </style>
    </head>
    <body>
        <svg width="400" height="210">
            <line x1="0" y1="0" x2="200" y2="200" />
        </svg>
    </body>
</html>

- x1 속성은 x축에서 선의 시작 좌표를 정의합니다.

- x2 속성은 x축의 선 끝 좌표를 정의합니다.

- y1 속성은 y축에서 선의 시작 좌표를 정의합니다.

- y2 속성은 y축의 선 끝 좌표를 정의합니다.







## 결과









































7. <polygon /> 태그

- polygon태그는 svg태그 내에서 다각형 도형을 만드는데 사용됩니다.







1) 삼각형 만들기

## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>
            polygon{
                fill: lime;
                stroke: purple;
                stroke-width: 1px;
            }
        </style>
    </head>
    <body>
        <svg width="400" height="210">
            <polygon points="200,10 250,190 160,210" />
        </svg>
    </body>
</html>

- points는 점의 좌표를 나타내는 속성입니다.

- 위의 코드는 첫번째 점의 x좌표는 200, y좌표는 10입니다.

- 두번째 점의 x좌표는 250, y좌표는 190입니다.

- 세번째 점의 x좌표는 160, y좌표는 210입니다.







## 결과

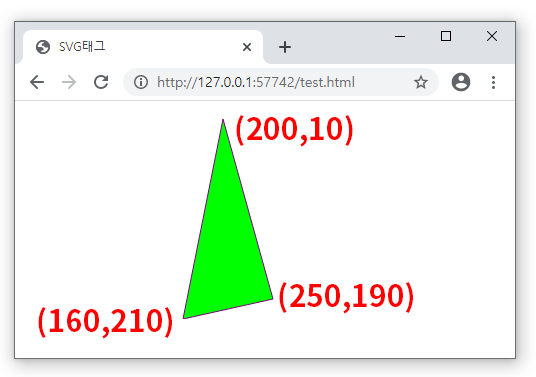

## point 표시



























2) 사각형 만들기

## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>
            polygon{
                fill: lime;
                stroke: purple;
                stroke-width: 1px;
            }
        </style>
    </head>
    <body>
        <svg width="400" height="250">
            <polygon points="220,10 300,210 170,250 123,234" />
        </svg>
    </body>
</html>

- 위의 코드는 점을 4개 작성한 것입니다.









## 결과























3) 별 만들기

## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>
            polygon{
                fill: lime;
                stroke: purple;
                stroke-width: 5px;
            }
        </style>
    </head>
    <body>
        <svg width="400" height="250">
            <polygon points="100,10 40,198 190,78 10,78 160,198" />
        </svg>
    </body>
</html>

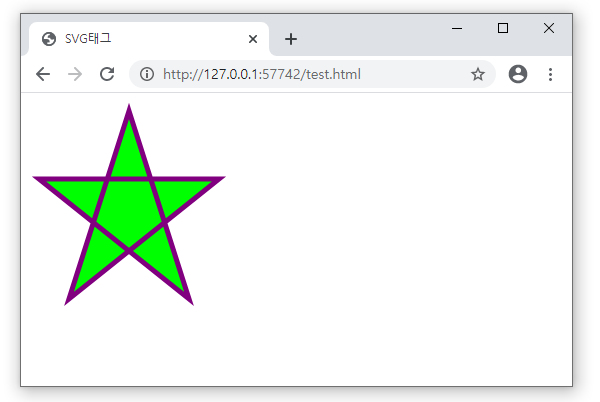

- point속성의 점의 위치가 지그재그형태로 들어가기 때문에 오각형이 아닌 별모양으로 나옵니다.







## 결과

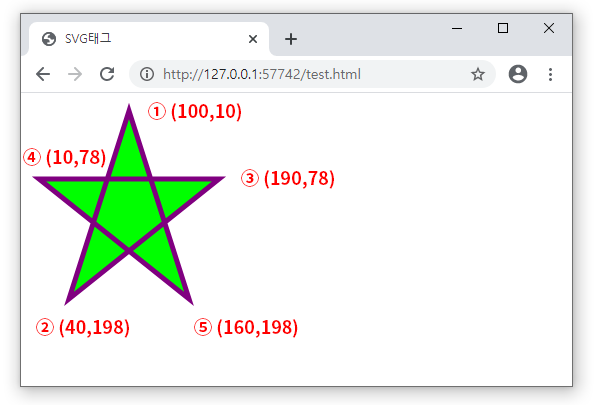

## 포인트 위치

<polygon points="100,10 40,198 190,78 10,78 160,198" />









































8. <polyline /> 태그

- polyline태그는 svg태그 내에서 다각선을 만드는데 사용됩니다.





## 코드

<!DOCTYPE html>
<html lang="ko">
    <head>
        <meta charset="UTF-8">
        <title>SVG태그</title>
        <style>
            polyline{
                fill: white;
                stroke: red;
                stroke-width: 5px;
            }
        </style>
    </head>
    <body>
        <svg width="500" height="180">
            <polyline points="0,40 40,40 40,80 80,80 80,120 120,120 120,160" />
        </svg>
    </body>
</html>

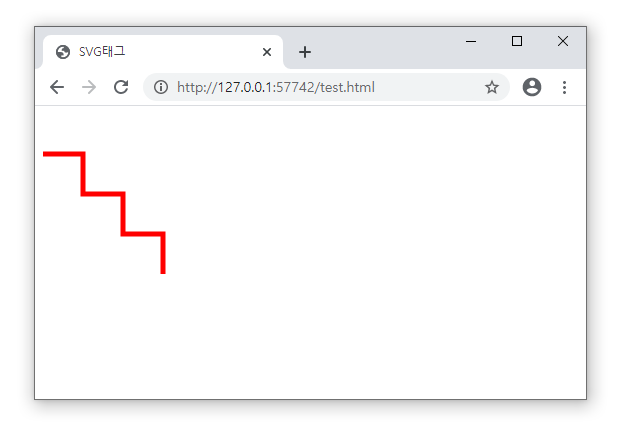

## 결과
