[일러스트레이터] 11강 Design Graph로 InfoGraphic만들기





























** 디자인 소스 출처 : http://www.freepik.com/

Freepik | Graphic Resources for everyone





<a href='http://www.freepik.com/free-vector/coffee-logos_799490.htm'>Designed by Freepik</a>















































1. 오브젝트를 선택해 graph의 design으로 등록

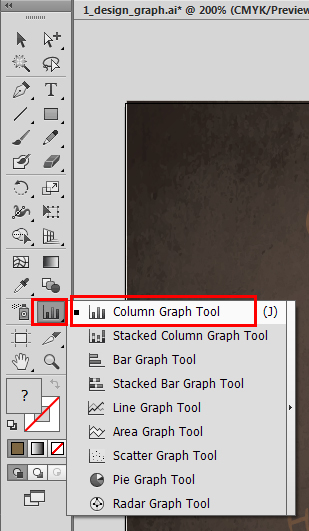

2. 그래프툴에서 [column graph]선택

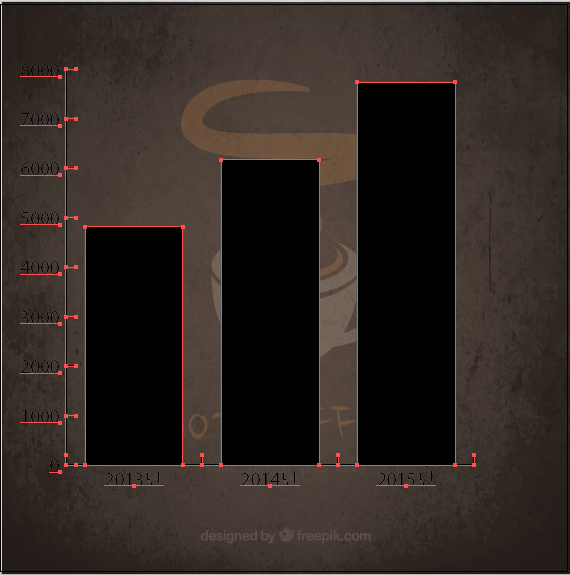

3. 화면에 드래그하고 데이터시트에 수치 입력















4. 직접선택툴로 글자변환과 색상 변환

    - 직접선택툴로는 일부분의 오브젝트 선택 가능





















5. 그래프에서 마우스 오른쪽 [column]선택











6. 등록한 디자인을 선택 후 [vertically scaled]로 선택

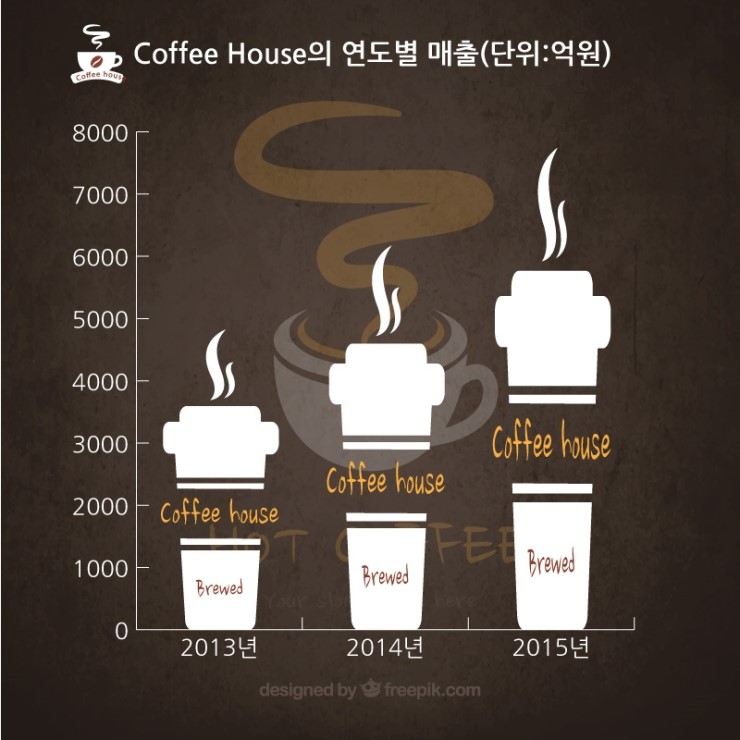

7. 글자와 아이콘으로 꾸며줘서 완성























===========================================================================



















728x90

















* 디자인 출처 : http://www.freepik.com/

Freepik | Graphic Resources for everyone



<a href='http://www.freepik.com/free-vector/hand-drawn-breads-background_896837.htm'>Designed by Freepik</a>

<a href='http://www.freepik.com/free-vector/delicious-baked-cookie_880615.htm'>Designed by Freepik</a>









































1. 팬케익 디자인을 그래프 디자인으로 등록













2. 그래프툴에서 [column graph]선택 후 드래그 하여 그래프 작성















3. 데이터시트에 수치를 아래 그림과 같이 작성

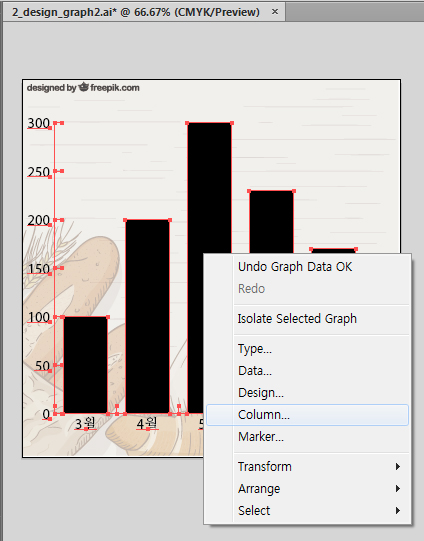

4. 마우스 오른쪽의 [column]선택

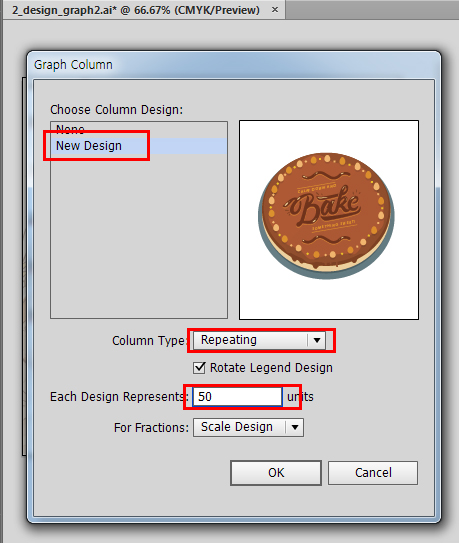

5. 디자인을 선택 후 type을 [repeating]을 변경

   - units의 개수에 따라 반복되는 수치가 달라짐



** For Fractions - 정해진 숫자가 안되는 숫자들에 대한 처리 방법



  1) scale design인 경우







  2) Chop Design인 경우















































==========================================================================



















디자인 출처 : http://www.freepik.com/

Freepik | Graphic Resources for everyone





<a href='http://www.freepik.com/free-vector/beer-texture-vector_757101.htm'>Designed by Freepik</a>

<a href='http://www.freepik.com/free-vector/beer-cans_799352.htm'>Designed by Freepik</a>



























- sliding기능을 이용하여 오브젝트를 일정 부분만 늘리는 기능

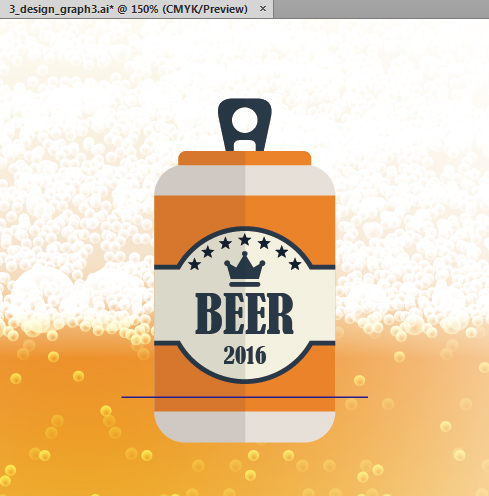

​1. 맥주캔 하단에 선그리기













2. 선을 가이드로 변경

   - 이때 lock guide가 체크되어 있으면 안된다.

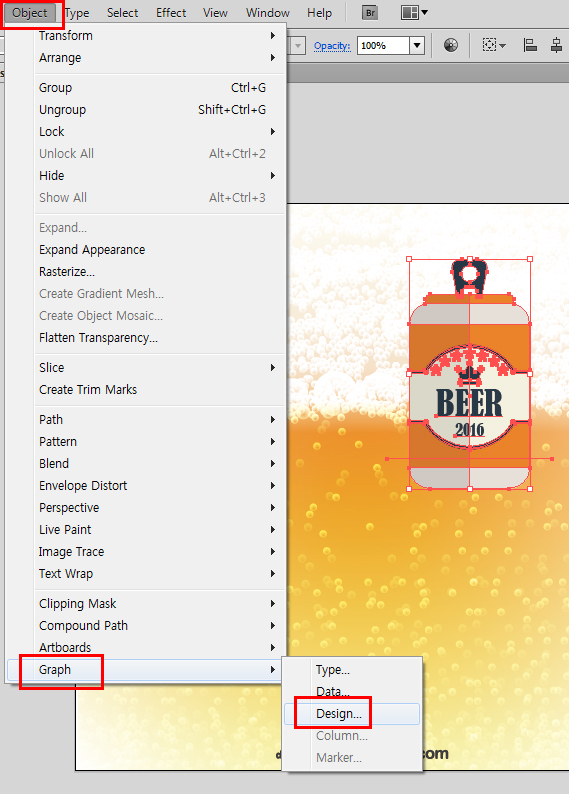

3. 가이드와 오브젝트를 모두 잡고 그래프 디자인으로 등록























4. column graph를 화면에 드래그











5. 데이터시트에 화면과 같이 작성

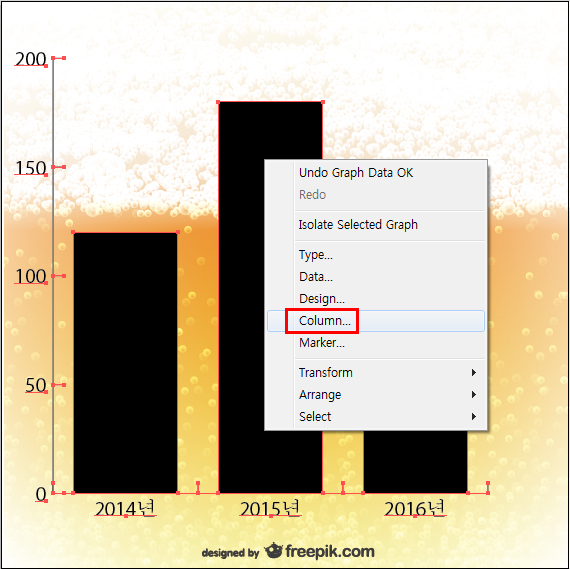

6. 마우스 오른쪽 [column]

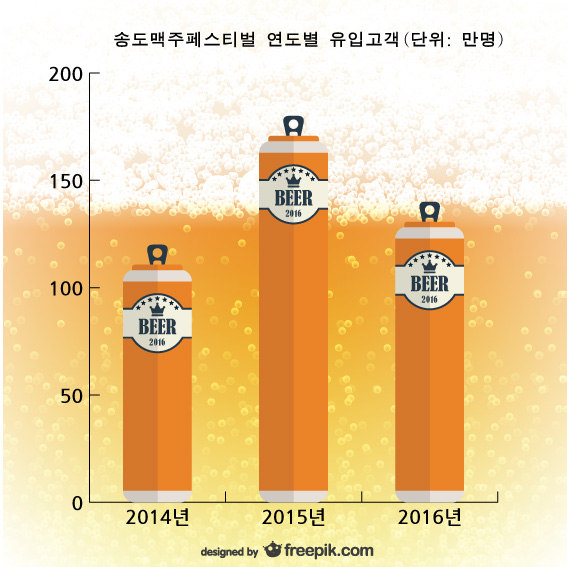

7. type을 sliding으로 처리















































============================================================================

















디자인출처 : http://www.freepik.com/

Freepik | Graphic Resources for everyone



<a href='http://www.freepik.com/free-vector/coloured-donuts-pattern-design_902724.htm'>Designed by Freepik</a>

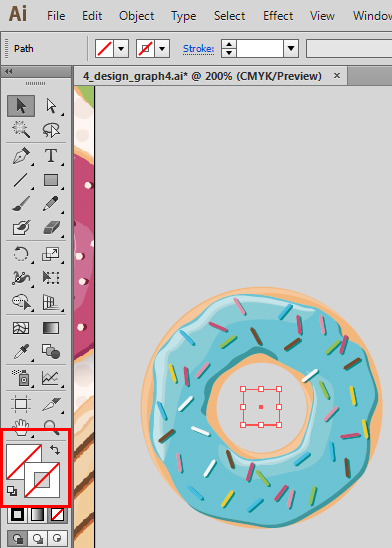

​1. 도넛가운데 line그래프의 점이 될 사각형을 그림(이때 선색과 면색 없앰)













2. 오브젝트의 맨뒤로 보냄(마우스오른쪽-[arrange])















3. 사각형과 도넛을 모두 선택하고 그래프 디자인으로 등록

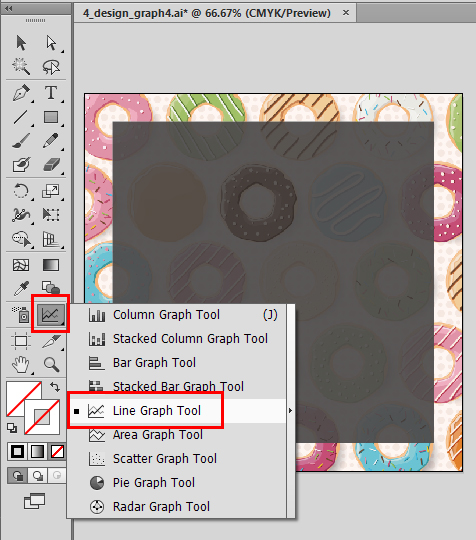

4. 그래프 종류 중 line 그래프 선택

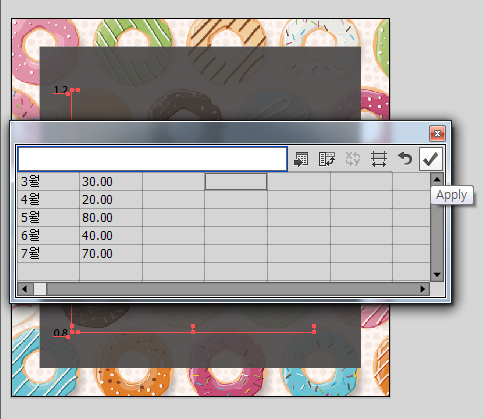

5. 라인그래프의 수치를 아래 그림과 같이 설정

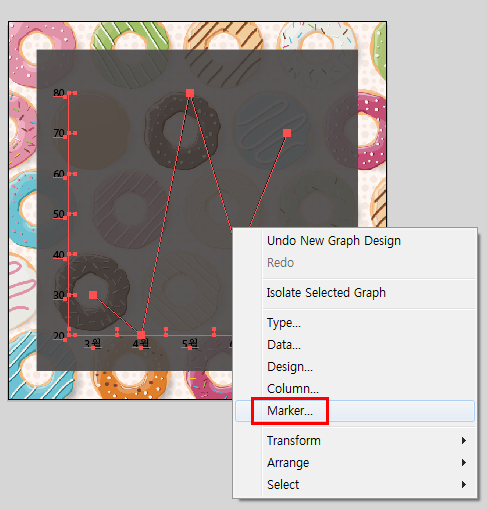

6. 마우스 오른쪽 [marker]선택
